Las válvulas mariposas son dispositivos utilizados para regular o bloquear el flujo de un fluido gaseoso o material a granel; para ello se ubica una lengüeta al interior de la misma la cual puede girar para reducir o cerrar el paso del flujo.

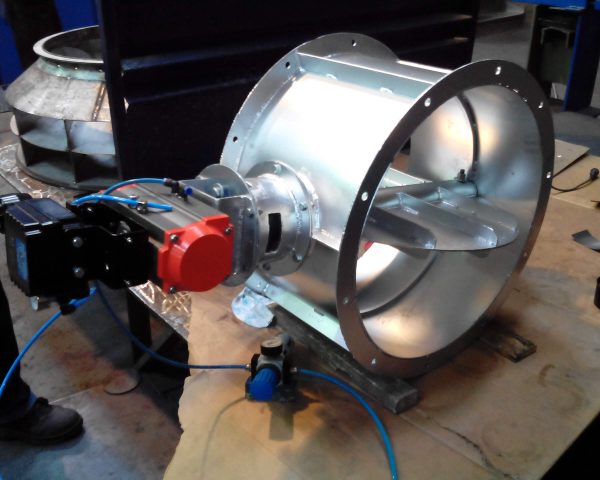

Este tipo de válvulas son operadas generalmente con actuadores neumáticos rotativos los cuales se pueden enlazar fácilmente al sistema de control de un proceso industrial e instalar sensores de abierto/cerrado o proporcionales. En procesos industriales sencillos también pueden ser fabricadas con accionamiento manual por medio de una palanca.

Cuando se trabaja con gases generalmente son usadas para controlar el paso de estos por ciertos ramales de tuberías o para realizar un bypass, en el caso de material a granel estas válvulas permiten controlar la descarga de producto de un silo de almacenamiento o colector de polvo.

En D&F fabricamos válvulas mariposas en secciones redondas con diámetros de hasta 1000mm y en secciones rectangulares de 810x1400mm.

Características:

  • En todos los casos están contenidas en el interior de la tubería.
  • Generan poca restricción al sistema cuando están totalmente abiertas.
  • La relación entre el área de paso y el ángulo de giro de la mariposa no es lineal.

Ventajas de la válvula de mariposa:

  • Excelente resistencia mecánica.
  • Cambio de la junta de sello sin necesidad de desmontar la válvula de la tubería.
  • Mantiene el sello en el sistema.
  • Poca restricción en el sistema en posición abierta.
  • Reducción del par de maniobra.
  • Reducción del rozamiento entre el asiento y la junta.

Se utilizan en conductos de aire, líquidos y en aplicaciones mecánicas. Debido a la no linealidad del giro no es muy recomendable para regular el flujo (para esto se recomienda una válvula guillotina), en la mayoría de aplicaciones se utiliza on/off.
